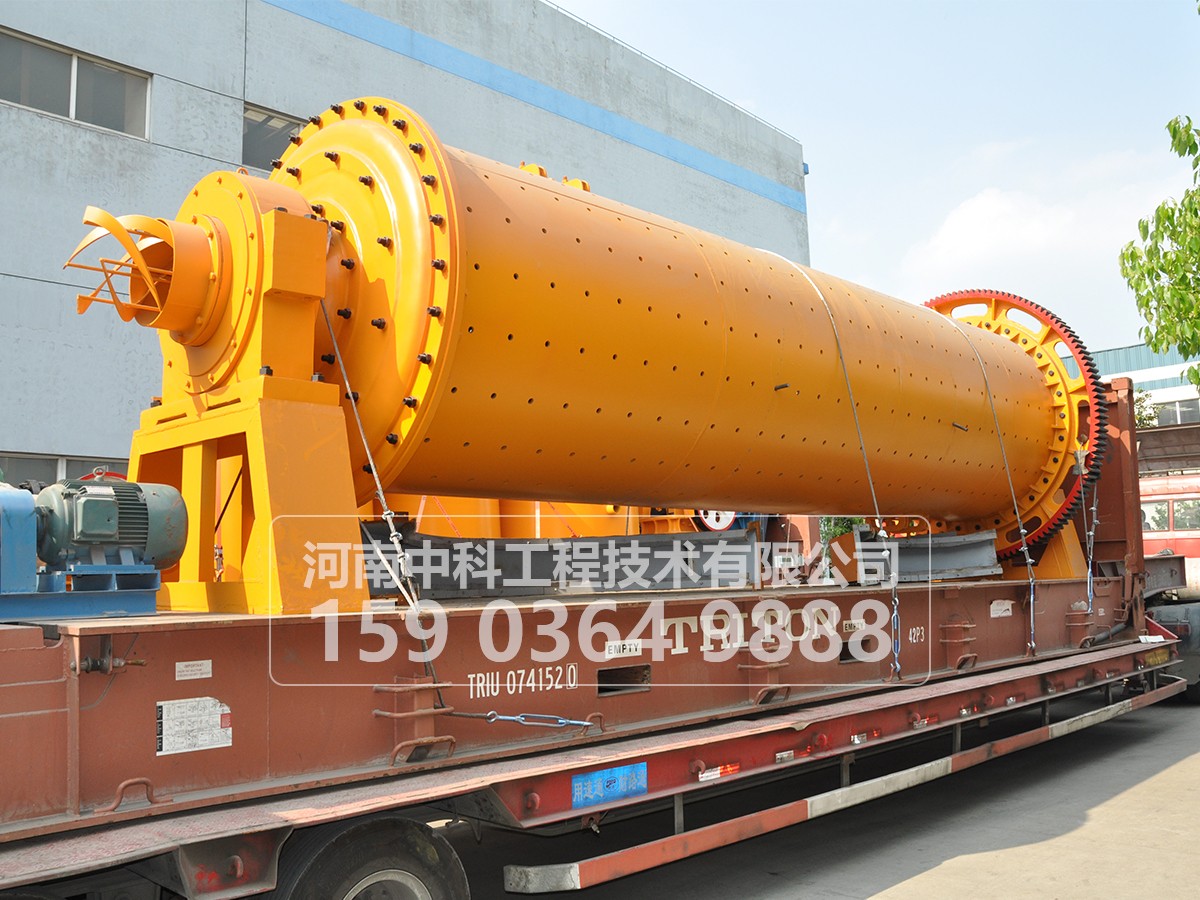

溢流型球磨机

咨询电话:159-0364-9888

产品详情

    溢流型球磨机是球磨机的一种类型,是目前选矿厂采用 常用的磨矿机,主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。筒体用厚度15-36mm的钢板焊接而成,在筒体的两端焊有铸钢制造的法兰盘,用螺栓将端盖2和3与法兰盘连接在一起,二者须精密加工和配合,因为承载磨矿机质量的中空轴颈焊在端盖上。

产品优势

耐磨性能高

    溢流型球磨机的筒体的制作材质是采用了厚度15-36mm的钢板焊接而成,在筒体的两端焊有铸钢制造的法兰盘,并用栓将端盖2和3与法兰盘连接在一起,其精密加工和配合,大大提高了部件的耐磨度。

自动化控制

    溢流型球磨机可以根据生产需要采用不同的衬板类型,研磨作业的细度,并且研磨时间设备可自行控制。充分实现了自动化控制。

部件性能先进

    溢流型球磨机在工作时,其停磨时间非常短,并且运转中机器振动较小,具有率低,绝不影响设备的寿命的特点,更主要的是溢流型球磨机劳动强度低,为客户节省人力。

工作方式多样化

    溢流型球磨机可以分几方式进行工作,如干磨、湿磨或者容混合细磨都可以;并且该机也采用先进的可控进出料技术,结合实际的研磨物料应配用合适的研磨体,以传统的面接触改为线接触,使出料粒度更为均匀,产量更高。

工作原理

    湿式溢流型球磨机主要部件是一个直径较小而长度较大的筒体,由滚动轴承支承,通过传动机械使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。由于不断给入物料,其压力促使筒内物料由给料端向排料端移动,矿浆高出排矿端中空轴的下边缘而自流溢出。中空轴带有反螺旋叶片,可将溢流的钢球及粗矿块返回磨机内。

技术参数

规格型号筒体转速(r/min)装球量(t)进料粒度(mm)出料粒度(mm)产量(t/h)电机功率(kw)重量(t)
Ф900×1800391.5≤200.075-0.890.8-218.54.6
Ф900×3000392.7≤200.075-0.891-4225.6
Ф1200×2400363≤250.075-0.61.5-4.83012
Ф1200×3000363.5≤250.074-0.41.6-53712.8
Ф1200×4500325≤250.074-0.41.6-5.85513.8
Ф1500×3000277.5≤250.074-0.42-57515.6
Ф1500×45002711≤250.074-0.43-611021
Ф1500×57002812≤250.074-0.43.5-613024.7
Ф1830×30002511≤250.074-0.44-1013028
Ф1830×450025.415≤250.074-0.44.5-1215535.5
Ф1830×64002421≤250.074-0.47-1621034
Ф1830×70002423≤250.074-0.48-1824536
Ф2100×36002319≤250.074-0.410-3621042
Ф2100×450023.724≤250.074-0.48-4324546
Ф2200×45002127≤250.074-0.412-2328048.5
Ф2200×65002135≤250.074-0.414-2638052.8
Ф2200×70002135≤250.074-0.415-2838054
Ф2200×75002135≤250.074-0.415-3038056
Ф2400×45002130≤250.074-0.418-4532065
Ф2400×80002036≤250.074-0.420-4841081
Ф2700×36002139≤250.074-0.419-7540083
Ф2700×40002040≤250.074-0.420-7840085
Ф2700×45002048≤250.074-0.422-8543089
Ф3200×45001865≤250.074-0.429-140800137
Ф3200×54001881.6≤250.074-0.430-180800-1000146
Ф3600×45001788≤250.074-0.435-2101000190
Ф3600×600017117≤250.074-0.438-2401250-1500220
Ф3600×850017144≤250.074-0.445-2601800260
